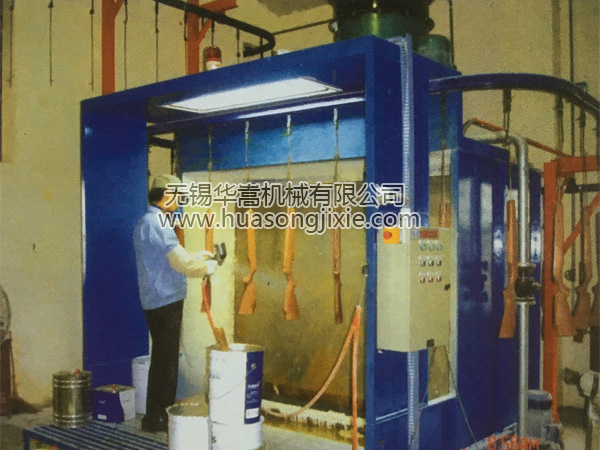

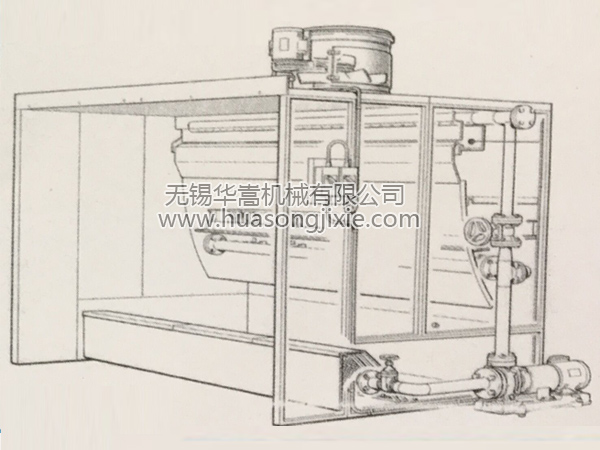

水帘喷漆室由喷漆室、漆雾吸水幕、喷淋管、气水分离装置、水循环系统、照明装置、风机及电控箱等组成。

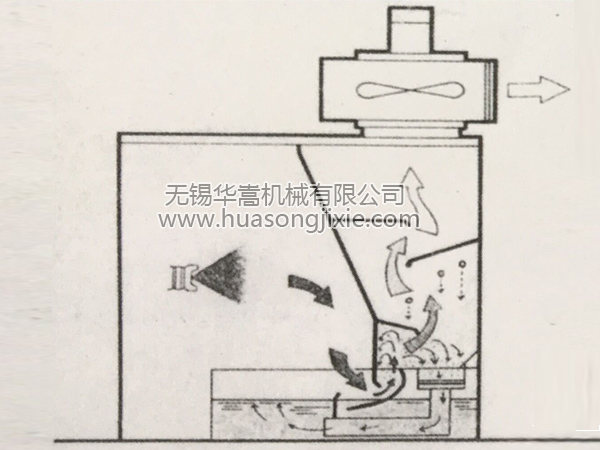

喷漆作业时过喷的漆雾65%被正前方流动的帘状水幕收集并带入水槽中，剩余的30%过喷漆雾遇到第二道水幕时被捕集后沉入水槽中。含漆雾的废气经过水帘洗后，再经阻风板等气水分离后排入大气。

利用抽风机气流及水流形成的水帘幕，有效地收集漆雾和净化废气，能大大减低漆雾及废气对环境的污染，保障作业人员身体健康，达到工业环保要求。

喷漆室底部设有漆雾沉淀装置，便于清理及减少污染。

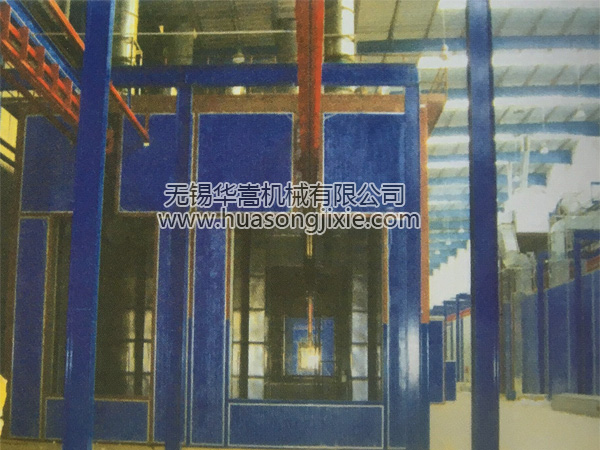

操作口可设置单工位或多工位操作，适宜流水线生产。

可封闭操作室，配置空气净化系统，有效提高喷涂质量。

可配置可燃气体报警装置及防爆装置，发生火警自动灭火并切断电源。
